MG系列微小型直线导轨

特征 MGN体积小、轻量化，特别适合小型化设备使用。滑块、滑轨材质提供不锈钢及合金钢两种。采用哥德型四点接触设计，可承受各方向负荷，具备刚性强，精度高等特性。有钢珠保持器设计，在精度允许下具备互换性。MGW(宽幅)加宽滑轨之设计大幅提升力矩负荷能力，可单轴使用。哥德型四点接触设计，可承受各种方向之负荷并具有高刚性之特点。滑块装有微小型保持钢丝，取下滑块钢珠也不会脱落。MGN-O 滑块主体的一部分采用了树脂材料，重量减少约20%，特别适合小型化设备使用。MGW-O(宽幅)模块化回流系统设计，采用树脂材料，重量减少约20%。

应用半导体制造设备、印刷电路板IC组装设备、医疗设备、机器手臂、精密量测仪器、办公室自动化设备、其它小型直线滑动装置。

在线咨询全国热线
18702155152

产品规格说明

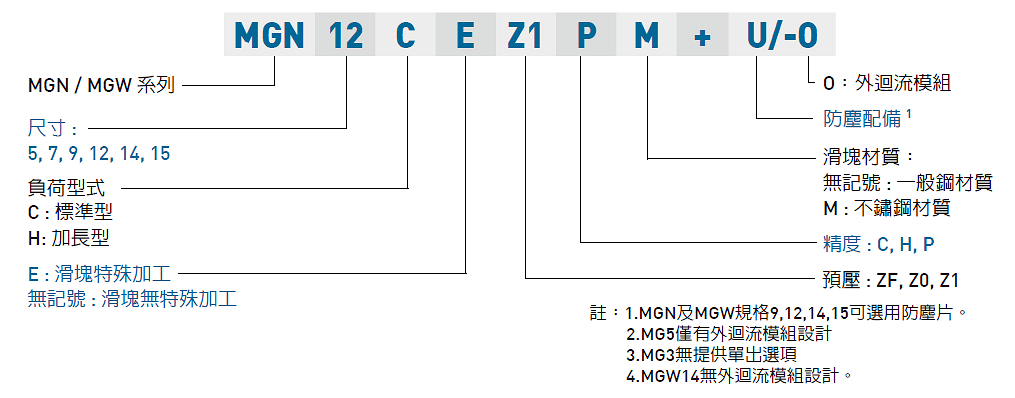

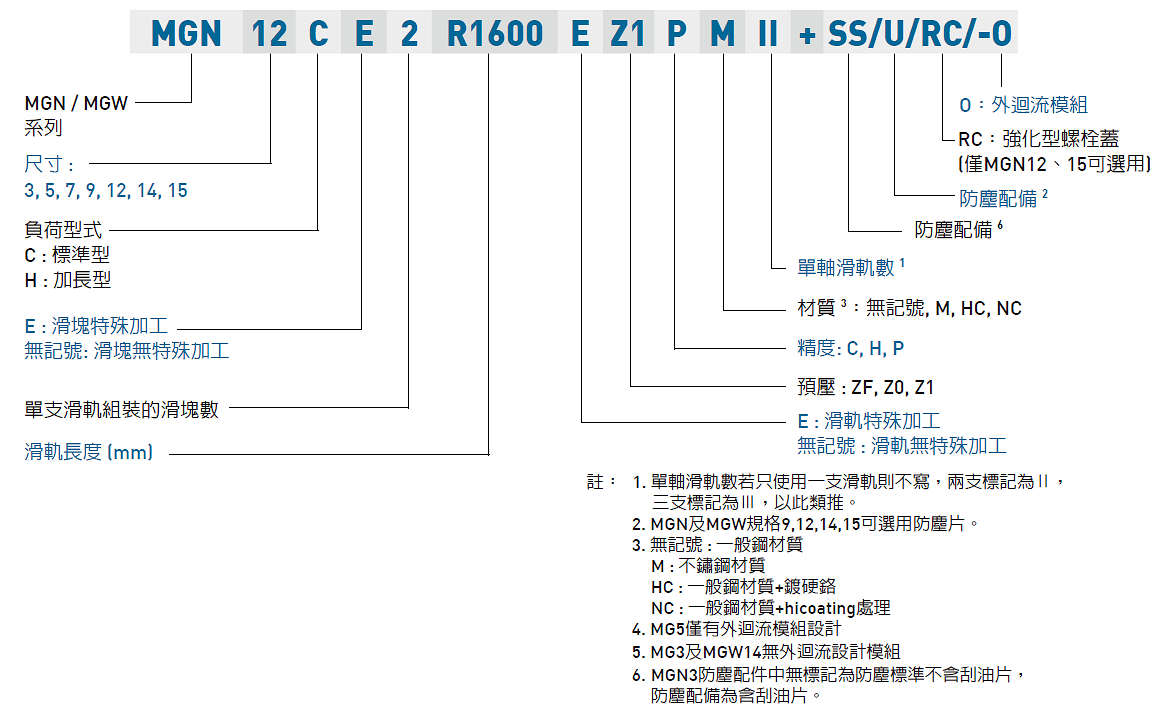

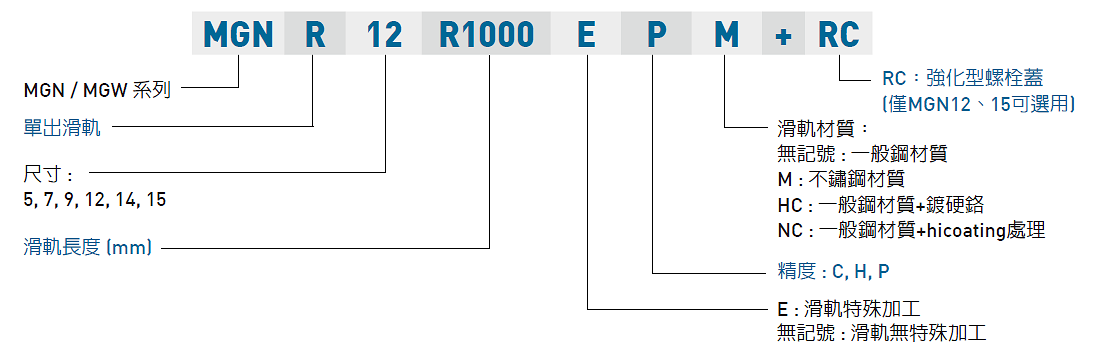

非互换性型及互换性型两种直线导轨，两者规格尺寸相同，主要差异点在于互换性型之滑块、滑轨可单出互换使用，较便利，但其组合精度无法达到非互换性型之精度需求，不过由于HIWIN在制造上有良好的尺寸控制及严格的质量要求，互换性型之组合精度目前已达到一定的水平，对不需配对安装直线导轨的客户而言，是一项很好的选择。产品型号主要标明系列、尺寸、型式、精度等级、预压等规格要求，以利订货时双方对产品的确认。
